Membuat Layout PCB di Android

Desain layout PCB menggunakan android

Untuk membuat layout PCB di android, gunakan aplikasi PCB droid yang dapat didownload secara gratis di play store.

Setelah proses instalisasi selesai, bukalah aplikasi PCB droid. Untuk penggunaan pertama kali, anda harus melakukan login. Anda dapat login dengan menggunakan akun google.

Untuk membuat project baru, klik tanda + kemudian beri nama project baru yang akan anda buat.

akan tampil jendela kerja PCB droid seperti berikut ini:

*Dok. pribadi

Icon-icon disebelah kiri merupakan bentuk-bentuk yang dapat dimunculkan pada papan PCB, sementara icon – icon sebelah kanan adalah tools yang membantu kerja kita dalam membuat layout PCB. Adapun nama-nama icon pada toolbar serta fungsinya masing-masing adalah sebagai berikut:

*Dok. Pribadi

Raster merupakan media kerja board/papan PCB. Berfungsi untuk mempermudah pengaturan letak dan jarak komponen serta jalur. Raster dapat ditampilkan dalam bentuk kotak-kotak seperti yang tampak pada gambar diatas maupun dalam bentuk titik-titik. Bentuk dan jarak raster dapat diatur pada menu setting.

Hole merupakan pad tempat masukknya kaki komponen yang akan disolder berbentuk lingkaran dengan lubang ditengahnya. Diameter lingkaran dan lubangnya dapat diatur dengan tekan tahan (tekan lama) tools hole. Untuk memunculkan hole dilakukan dengan klik hole.

SMD adalah bentuk persegi penuh (tanpa lubang) yang dapat diatur panjang dan lebarnya dengan tekan tahan SMD, untuk memunculkan cukup klik SMD.

Line adalah bentuk garis yang berfungsi sebagai jalur rangkaian menghubungkan antar hole pada sisi tembaga (cooper bottom). Ketebalan garis dapat diatur dengan tekan tahan line, untuk mengaktifkan klik line.

Circle adalah bentuk lingkaran yang dapat diatur ketebalan garisnya serta dapat dimodifikasi ukuran dan bentuk lingkarannya dengan cara tekan tahan circle. Biasanya digunakan untuk menggambarkan komponen berbentuk lingkaran (misalnya elco) atau setengah lingkaran (misalnya LED) pada sisi atas PCB (silkscreen top).

Rectangle adalah adalah bentuk persegi empat atau persegi panjang yang ketebalan garisnya dapat diatur dengan tekan tahan rectangle. Sementara ukuran dari persegi diatur dengan klik geser saat bekerja diatas raster sampai diperoleh bentuk/ukuran sesuai keinginan.

Polygon bentuk yang jumlah segi dan sudutnya dapat diatur, demikian pula diameter dan ketebalan garisnya. Sebagaimana lainnya pengaturan dilakukan dengan tekan tahan bentuk yang ingin diedit yaitu polygon.

Zona adalah wilayah yang ditutupi lapisan tembaga. Bentuknya dapat diatur dengan klik diawal dan diakhir sampai membentuk wilayah tertutup. Biasanya pembuatan zona untuk estetika bertujuan memperindah tampilan layout PCB.

Text merupakan tulisan yang dapat dimunculkan pada papan PCB baik pada sisi atas (silkscreen top) maupun pada sisi tembaga (copper bottom). Dengan tekan tahan text dapat dilakukan untuk pengaturan pada ukuran, ketebalan, posisi dan hadap dari tulisan (text) serta tulisan apa yang ingin dimunculkan.

Library adalah tempat kumpulan komponen. Menggunakan komponen yang telah ada di library dapat mempercepat pekerjaan membuat layout. Untuk mengumpulkan berbagai jenis komponen pada library dapat dilakukan dengan mendownload ataupun membuat sendiri dengan menggunakan tools macros yang akan muncul apabila telah mengaktifkan select.

Undo adalah tool yang digunakan untuk membatalkan suatu perintah yang sudah dilakukan sebelumnya.

Redo adalah tool yang digunakan untuk mengembalikan ke section setelah di undo.

View merupakan tool untuk melihat area kerja yang dapat diperbesar dan diperkecil (zoom in dan zoom out) dengan cara mencubit layar.

Select adalah tool yang digunakan untuk memilih bagian yang akan diedit. Bagian yang telah di select akan menunjukkan perubahan warna. Ketika tool select telah di klik, akan muncul toolbar pada sisi kiri atas yang berisi beberapa tindakan yang dapat dilakukan yaitu:

· Duplicated (2X) berfungsi untuk menggandakan
· Save macro berfungsi untuk menjadikan komponen yang telah dibuat sebagai koleksi yang akan tersimpan di library dan nantinya dapat digunakan sewaktu-waktu apabila dibutuhkan komponen yang sama.
· Delete yaitu tool yang digunakan untuk menghapus bagian yang telah di select.
· Mirror vertikal untuk mencerminkan bagian yang telah diselect secara vertikal
· Mirror horizontal untuk mencerminkan bagian yang telah diselect secara horizontal.
· Lock berfungsi untuk mengunci beberapa bagian yang telah dipilih menjadi suatu kesatuan terkelompok (ter grouping).
· Unlock berfungsi untuk memisahkan kembali atau membuka bagian yang telah di lock.
· Snap to grid yaitu tool yang berfungsi untuk memposisikan bagian yang diplih tepat pada raster. Misal apabila bagian yang dipilih adalah hole, maka dengan bantuan tool ini akan membuat titik tengah dari lubang pada hole tepat berada dipersilangan raster, sehingga mempermudah pengaturan.
· Rotate berfungsi untuk memutar bagian yang dipilih
Measure digunakan untuk mengetahui letak posisi komponen, baik dari sisi vertikal maupun horizontal.
Test berfungsi untuk mengetahui hubungan antar elemen atau menunjukkan jalur yang terhubung.
Connections merupakan tool yang digunakan untuk menghubungkan antar hole. Berikutnya hole-hole yang telah terhubung dengan tool connections ini dapat menjadi jalur berupa line yang akan muncul secara otomatis dengan klik tool autoroute.
Autoroute yaitu tool yang menjadikan jalur secara otomatis. Lebar dan jarak minimal line atau jalur dapat diatur dengan tekan tahan autoroute.

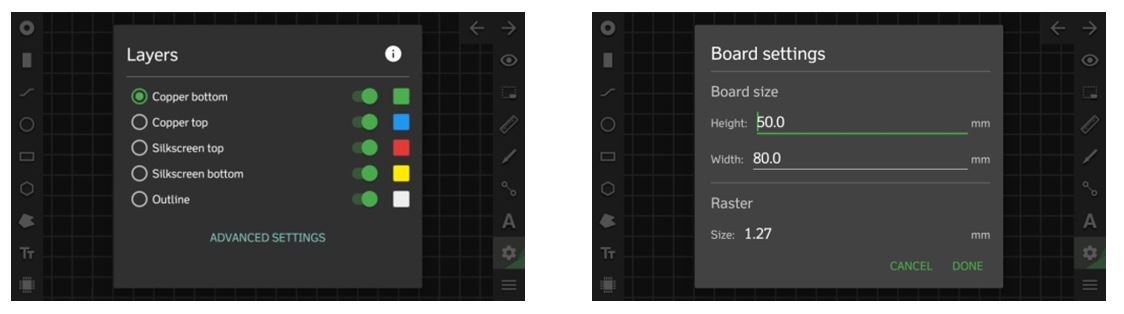

Setting yaitu tool untuk pengaturan layers dan board. Pengaturan layers, yaitu memilih disisi lapisan mana ingin bekerja. Lapisan yang dipilih akan ditunjukkan oleh warna yang berbeda dari tiap lapisan. Sementara pengaturan papan (Board settings) meliputi pengaturan ukuran panjang dan lebar board, ukuran raster,sistem satuan yang digunakan (milimeter ataukah mil) dan tipe raster apakah kotak ataukah titik.

Menu merupakan tempat pengaturan file dimana apabila menu di klik akan muncul toolbar yang berkaitan dengan penyimpanan seperti berikut:

· Save digunakan untuk menyimpan project yang telah dibuat
· Save as digunakan untuk menyimpan project yang sama dengan nama yang berbeda.
· Image export digunakan untuk memindahkan project dalam bentuk gambar dengan tipe file png atau jpeg.
· Pdf export digunakan untuk memindahkan project dalam bentuk file pdf. Apabila project yang telah dibuat di PCB droid ingin diwujudkan menjadi rangkaian elektronika, maka langkah export ini dilakukan sebagai salah satu tahapan dalam mencetak gambar layout ke PCB.
· Gerber export digunakan untuk memindahkan project dalam bentuk file .gbr untuk setiap lapisan (layers) PCB. Namun tool ini tidak dapat dimanfaatkan apabila menggunakan aplikasi yang free (gratis).
· DRC errors adalah tool yang digunakan untuk mengecek/mengetahui kesalahan-kesalahan yang terjadi pada project yang dibuat.
· PCB orderring digunakan apabila ingin membeli PCB secara online dengan spesifikasi tertentu ataupun sesuai project.

Demikianlah penjelasan mengenai tools yang terdapat di aplikasi PCB droid. Contoh penggunaan dan penjelasan aplikasi ini dalam membuat rangkaian elektronika sederhana, dalam hal ini adalah rangkaian flip-flop dapat disimak pada video tutorial yang telah kami buat pada link berikut:
